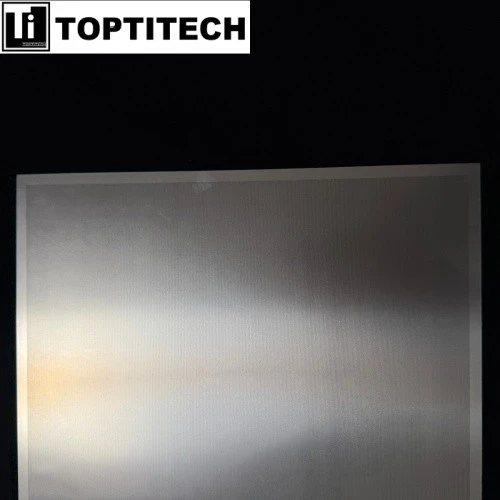

0,2 mm biezums SS316L perforēta loksne smalkai šķidruma filtrēšanai

TOPTITECH 0,2 mm biezuma SS316L perforētā loksne smalkai šķidruma filtrēšanai tiek ražota, izmantojot fotoķīmisko kodināšanu. Šis precīzais process selektīvi noņem materiālu, lai izveidotu norādītās 0,3 mm atveres, panākot precīzu caurumu ģeometriju ar pielaidēm, kas parasti ir ±0,01 mm. Ar kodināšanas paņēmienu tiek iegūtas perfekti gludas, bez{6}}caurumu sienas un tiek saglabāta SS316L substrāta pilnīga metalurģiskā integritāte. Šis mehāniskās spriedzes vai sacietēšanas trūkums nodrošina materiāla optimālo izturību pret koroziju, ko raksturo pretestības pret punktēšanu ekvivalentais skaitlis (PREN), kas pārsniedz 28, un garantē vienādas mehāniskās īpašības visā loksnē.

0,2 mm biezums

Poru izmērs 0,3 mm

Šī konstrukcija tieši nozīmē izcilu filtrēšanas veiktspēju. 0,2 mm biezuma SS316L perforētā loksne smalkai šķidruma filtrēšanai nodrošina absolūtu daļiņu aizturi, pamatojoties uz tās precīzo atvēruma izmēru. Hidrodinamiski efektīvās, gludās atveres veicina lamināro plūsmu, samazina spiediena kritumu un samazina aizsērēšanu. Apvienojumā ar SS316L raksturīgo ķīmisko izturību, šī lapa piedāvā uzticamu,{6}}ilgtermiņa servisu agresīvās vidēs kritiskiem lietojumiem, tostarp ķīmisko procesu filtrēšanai, precīzām degvielas un dzesēšanas šķidruma sistēmām, kā arī augstas-tīrības pārtikas vai farmācijas apstrādei. Tā tīrāmība un struktūras stabilitāte nodrošina atkārtotu lietošanu prasīgās industriālās vidēs.

• Materiāls: SS316L
• Izmērs: 650x410mm
• Biezums: 0,2 mm
• Poru izmērs: 0,3 mm

Precīza apertūras ģeometrija



Fotoķīmiskais kodināšanas process rada precīzas 0,3 mm atveres, nodrošinot absolūtu un konsekventu daļiņu aizturi. Tas novērš apvedceļu un garantē uzticamu filtrēšanas atslēgšanu procesiem, kuriem nepieciešama atdalīšana 300 mikronu diapazonā.

Burr-Bezvas, hidrodinamiski gludas caurumu sienas



Atšķirībā no mehāniski štancētām loksnēm, kodināšana rada atveres bez mikroburām vai deformētām malām. Šī gludā virsmas apdare samazina šķidruma turbulenci, samazina spiediena kritumu un ievērojami samazina daļiņu adhēzijas un vides aizsprostošanas risku.

Uzturēta metalurģiskā integritāte un maksimālā izturība pret koroziju



Bezkontakta kodināšanas process neizraisa darba sacietēšanu vai atlikušo spriegumu, saglabājot SS316L substrāta pilnīgu atlaidināto elastību. Materiāls saglabā savu optimālo punktu pretestības ekvivalenta numuru (PREN > 28), piedāvājot izcilu izturību pret hlorīdiem, skābēm un kodīgām vielām, salīdzinot ar rūdītām alternatīvām.

Izcila tīrīšanas un sterilizācijas spēja



Senatnīgās 2B apdares, gludu apertūras sienu un inertās SS316L virsmas kombinācija ļauj veikt rūpīgu tīrīšanu, izmantojot CIP (Clean-in-Place) protokolus. Loksne bez degradācijas iztur atkārtotu sterilizāciju, izmantojot autoklāvu vai ķīmiskos dezinfekcijas līdzekļus.

Augsta atvērta zona ar strukturālu stabilitāti



Precīza kodināšana ļauj izveidot optimizētus caurumu modeļus, kas maksimāli palielina atvērto laukumu plūsmai, savukārt 0,2 mm biezums un nemainīgs materiāla temperaments nodrošina nepieciešamo stingrību. Šis līdzsvars nodrošina strukturālo integritāti vibrējošu filtru komplektos vai zem diferenciālā spiediena bez noguruma atteices riska

Augstas-tīrības ķīmisko vielu un šķīdinātāju apstrāde

Šī lapa kalpo kā būtisks atbalsta tīkls vai tiešs filtrs ultra{0}}tīru skābju, fotorezistu un pusvadītāju kvalitātes šķīdinātāju ražošanā. 0,3 mm atveres un elektropulētā SS316L virsma novērš piesārņojumu ar metāla joniem vai daļiņu izdalīšanos, kas ir būtiska šķidruma tīrības uzturēšanai slēgtās -cilpas sistēmās un atbilst stingrajiem nozares standartiem.

Precīzas degvielas, hidrauliskās un eļļošanas sistēmas

Komponents nodrošina uzticamu filtrēšanu aviācijas degvielai, augstas veiktspējas{0}}hidrauliskajiem šķidrumiem un sintētiskām smērvielām. Tā konsekventā apertūras ģeometrija nodrošina stabilu daļiņu aizturi, savukārt PREN > 28 korozijas izturība garantē ilgstošu-integritāti pret biopiesārņotājiem, ūdens iekļūšanu un piedevu iepakojumiem, neradot filtra materiāla degradācijas risku.

Specializēts rūpniecisko membrānu atbalsts un aizsardzība

Loksne darbojas kā ideāls aizsargslānis un atbalsta substrāts smalkām polimēru vai keramikas membrānām šķērsplūsmas filtrēšanas un reversās osmozes sistēmās. Tās precīzais atvērtais laukums un stingrais, taču plāns profils nodrošina optimālu pamatni ar minimālu spiediena zudumu, savukārt tā ķīmiskā saderība aizsargā membrānas no augšpuses gružiem un mehāniskiem bojājumiem.

Laboratorijas un analītisko instrumentu šķidruma pārvaldība

Svarīgās laboratorijas iekārtās komponents darbojas automātiskās paraugu ņemšanas līnijās, reaģentu filtros un hromatogrāfa aizsardzības moduļos. Fotoķīmiski iegravētā ģeometrija nodrošina atkārtojamus plūsmas raksturlielumus, un materiāla raksturīgā stabilitāte novērš mijiedarbību ar agresīviem organiskiem šķīdinātājiem vai buferiem, nodrošinot analītisko precizitāti un instrumenta ilgmūžību.

Perforētas loksnes konstrukcijas pamatnoteikums nosaka, ka atveres diametram ir jāpārsniedz materiāla biezums. Šis inženierijas princips izriet no savstarpēji saistītiem ierobežojumiem metāla štancēšanas mehānikā, instrumentu fizikā un materiālu darbībā. 0,2 mm biezai SS316L loksnei, norādot diafragmu, kas ir mazāka par 0,2 mm vai vienāda ar to, apdraud izstrādājuma integritāti un ražošanas iespējamību.

 Mehāniskie un instrumentu ierobežojumi
Perforatora tapas malu attiecība kļūst kritiska, kad apertūras diametrs tuvojas materiāla biezumam. Tapas diametrs, kas atbilst 0,2 mm loksnes biezumam, darbojas attiecībā 1:1, radot neilgtspējīgu bīdes spriegumu štancēšanas laikā. Tas rada pārmērīgu sānu novirzi, izraisot ātru tapas lūzumu un neatgriezeniskus presēšanas bojājumus. Tajā pašā laikā šādā mērogā nav iespējams saglabāt nepieciešamo perforatoru-, lai -nogrieztu 5–8% no materiāla biezuma, kā rezultātā palielinās instrumenta nodilums un atvēruma kvalitāte ir neviendabīga.

 Materiāla deformācija un strukturālā integritāte
0,2 mm atvēruma nogriešana 0,2 mm biezā SS316L rada nopietnu plastisko deformāciju, nevis tīru materiāla atdalīšanu. Koncentrētais spriegums pārsniedz materiāla maksimālo stiepes izturību lokāli, radot saplēstu malas profilu ar mikro-lūzumiem. Šī bojātā malas struktūra kļūst par fokusa punktu plaisu izplatībai zem slodzes un ievērojami pasliktina sakausējuma izturību pret koroziju, izjaucot tā pasīvo oksīda slāni.

 Funkcionālās veiktspējas kompromiss
Atveres, kuru diametra -līdz-biezuma attiecība ir mazāka par vai vienāda ar 1, rada disfunkcionālus plūsmas ceļus. Filtrēšanas lietojumos pagarinātais kanāla garums rada pārmērīgu spiediena kritumu un veicina ātru daļiņu aizklāšanu. Perforētais raksts arī kritiski vājina loksnes lieces stingrību un līdzenumu, padarot to nepiemērotu jebkurai spiediena vai vibrācijas darbības videi.

Nozares paraugprakse nodrošina minimālo diafragmas atvēruma-un-biezuma attiecību 1,2:1, un 1,5:1 ir optimāla precīzai lietošanai. Norādītā 0,3 mm apertūra 0,2 mm biezajā SS316L nodrošina šo ideālo līdzsvaru, nodrošinot tīru ražošanu, uzticamu veiktspēju un pagarinātu kalpošanas laiku prasīgās smalkās filtrēšanas sistēmās.
